西門子MM440變頻器在高爐送料系統的應用
發布時間：2019-08-02 10:16:56來源：
西門子MM440變頻器在高爐送料系統的應用
一、引言：
在高爐煉鐵生產中，進料系統是設備的重要組成部分，其可靠性直接影響到生產效率及經濟效益。本文對西門子MM440變頻器在該系統改造部分的應用，以及該系統的傳控部分進行討論。
二，原系統概述：
1、原系統機械部分構成
由一臺卷?yè)P(yáng)機拖動兩臺料車，料車位于軌道斜面上，互為上行、下行，即其中一臺料車載料上行，另一臺為空車下行，運行過程中電機始終處于負載狀態。
2、原系統電氣部分構成
原系統由一臺6極55kW繞線式電機拖動，轉子回路靠切換電阻實現速度調整，通過主令控制器（與電機同軸連接）采集料車的位置，控制電阻的投入切除，同時控制機械抱閘的開閉。
3、原系統存在的問題：
由于該調速方式為轉子串電阻調速，電阻容易燒毀，加上卷?yè)P(yáng)機鋼絲繩松緊程度不一致，有時出現料車“掛頂”事故，嚴重影響了生產。(歡迎來電咨詢 鄭州變頻器 網址：m.drtubing.com 電話：0371- 56700815 手機：15515598858 )
三、新系統構成；

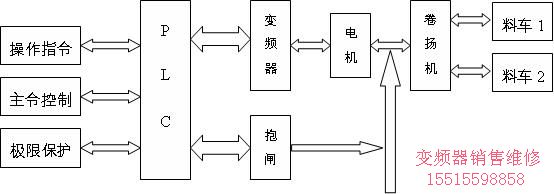

1、新系統構成框圖：
|
參數號
|
設定值
|
說明
|
|
P0003
|
3
|
用戶訪問所有參數
|
|
P1300
|
20
|
無測速機的矢量控制方式
|
|
P0701
|
1
|
DIN1選擇正轉
|
|
P0702
|
2
|
DIN2選擇反轉
|
|
P0703
|
15
|
DIN3選擇高速
|
|
P0704
|
16
|
DIN4選擇中速
|
|
P0705
|
17
|
DIN5選擇低速
|
|
P0706
|
3
|
DIN6選擇OFF2封鎖輸出（低電平）
|
|
P0732
|
52.C
|
繼電器2功能（驅動抱閘）
|
|
P1215
|
1
|
抱閘使能
|
|
P1216
|
0.5秒
|
抱閘打開延時時間
|
|
P1001
|
50HZ
|
固定頻率
|
|
P1002
|
20HZ
|
固定頻率
|
|
P1003
|
6HZ
|
固定頻率
|
|
P1120
|
10秒
|
加速時間
|
|
P1121
|
10秒
|
減速時間
|
|
P1130
|
1秒
|
加速起始段圓弧時間
|
|
P1910
|
1
|
自動檢測電機參數
|
